Dinamometría inalámbrica
La radiografía de la bomba de fondo, sin sacarla del pozo
La bomba que levanta el petróleo está a cientos o miles de metros, colgada de una sarta de varillas. Cuando algo anda mal —una válvula que fuga, gas en la cámara, tubería sin anclar, pozo sin fluido— la forma clásica de confirmarlo es sacar el equipo, con días de pozo parado.
Para saber cómo trabaja esa bomba sin tocarla, medimos en la barra pulida la fuerza y la posición en cada carrera, y con esas dos señales dibujamos la carta dinamométrica: un lazo cuya forma le dice a un ingeniero de producción qué está pasando abajo. El software calcula además la carta de fondo a partir de la de superficie.
El equipo es inalámbrico y se instala con un desarrollo constructivo tipo herradura con seguro, lo que permite evitar pérdida de producción durante el montaje: no hay que desarmar la barra pulida ni parar la unidad.

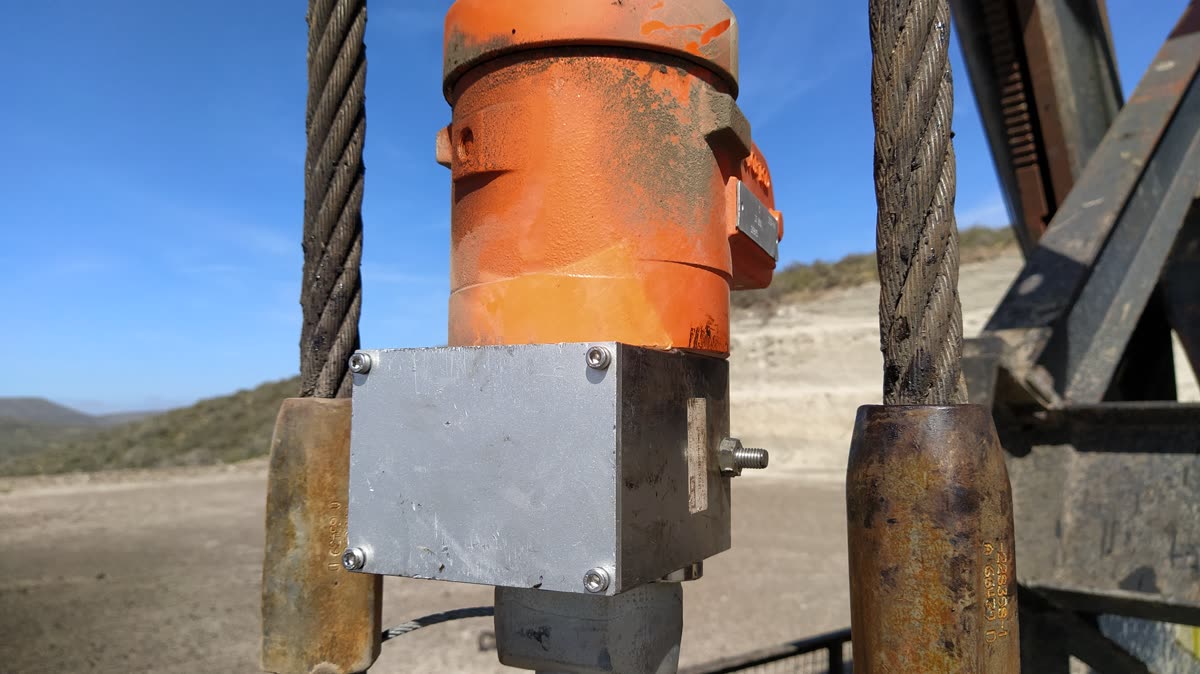

Celda instalada en barra pulida, a campo.

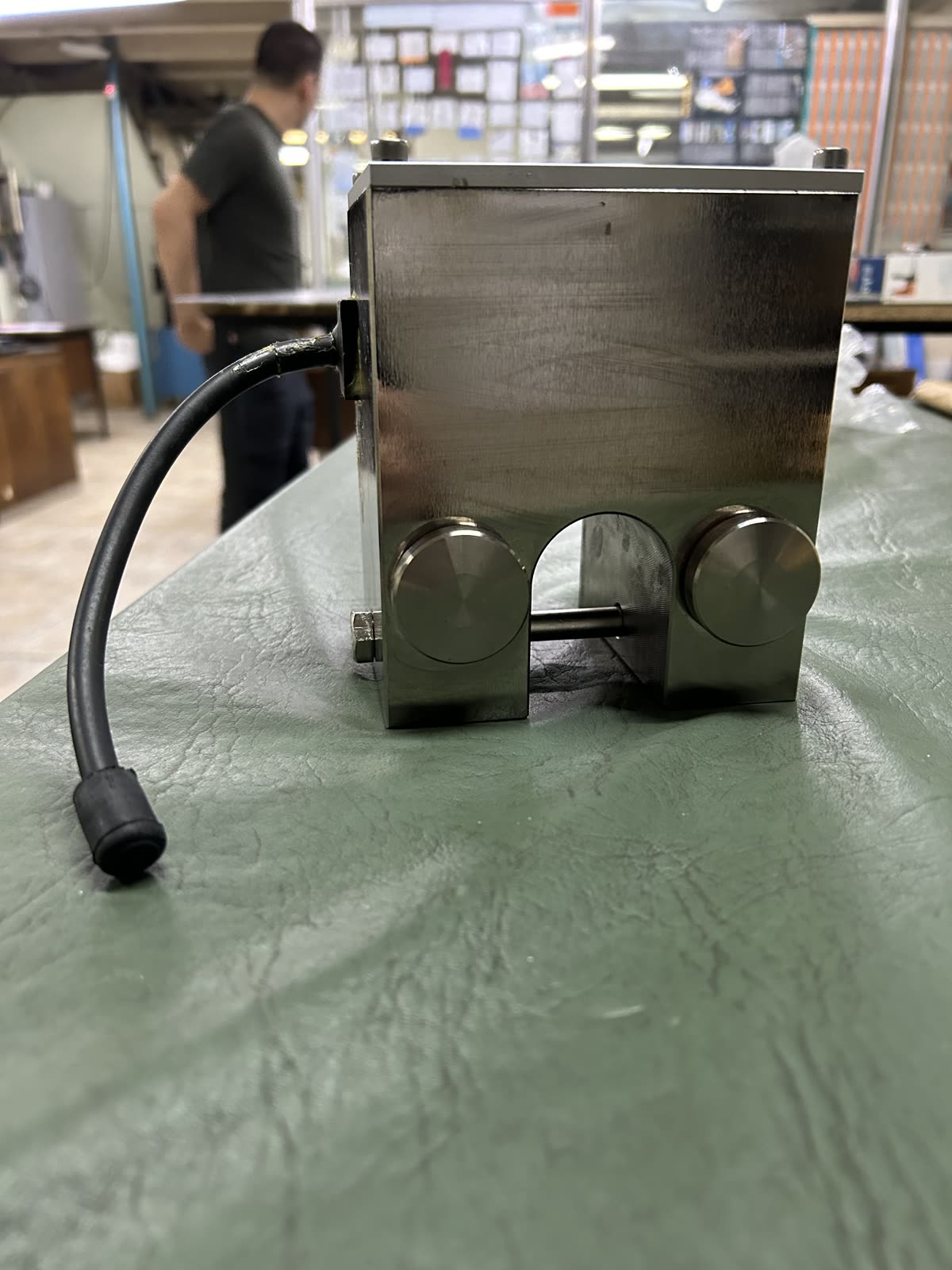

Celda de carga, cuerpo en acero inoxidable.

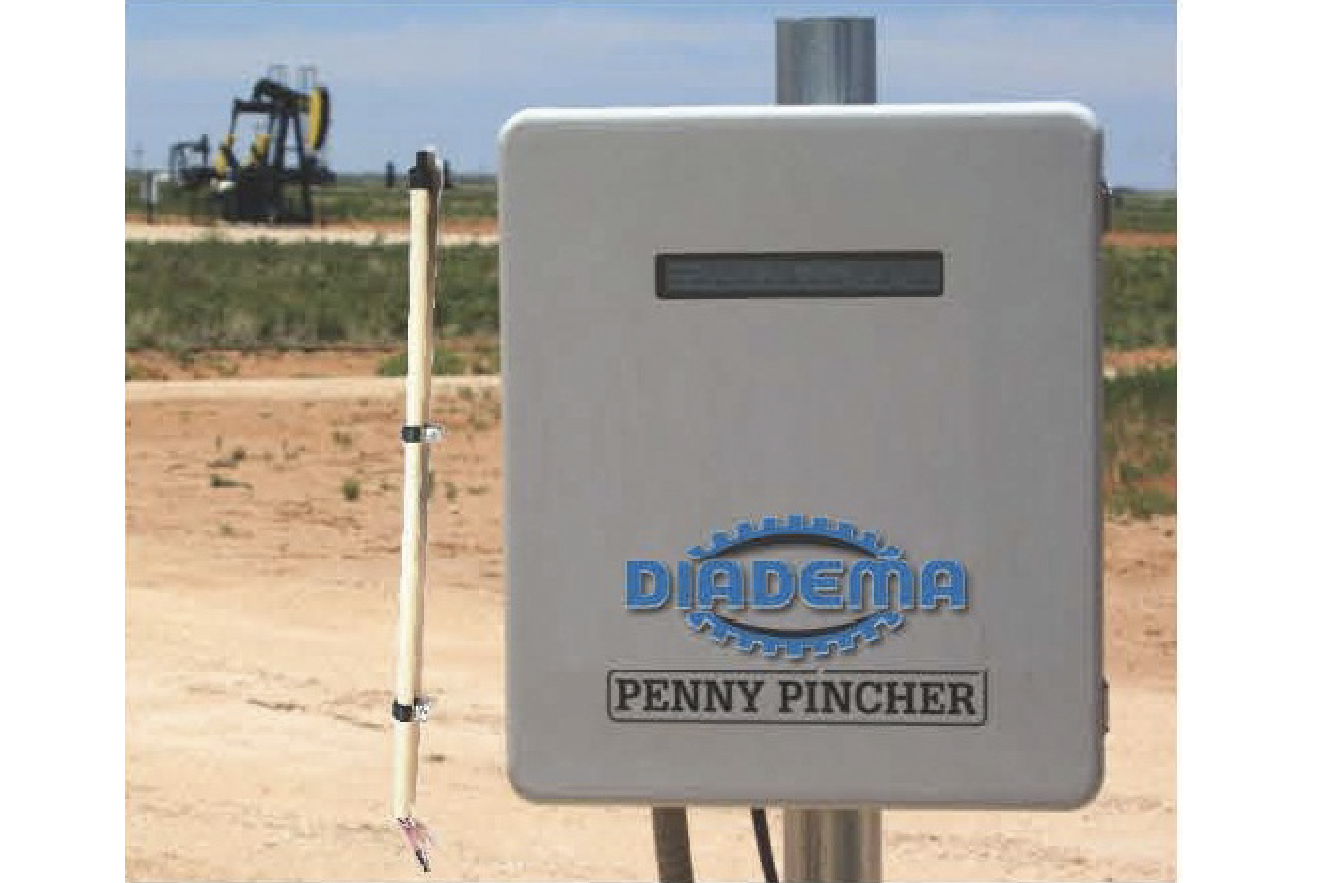

Equipo de dinamometría instalado en campo.

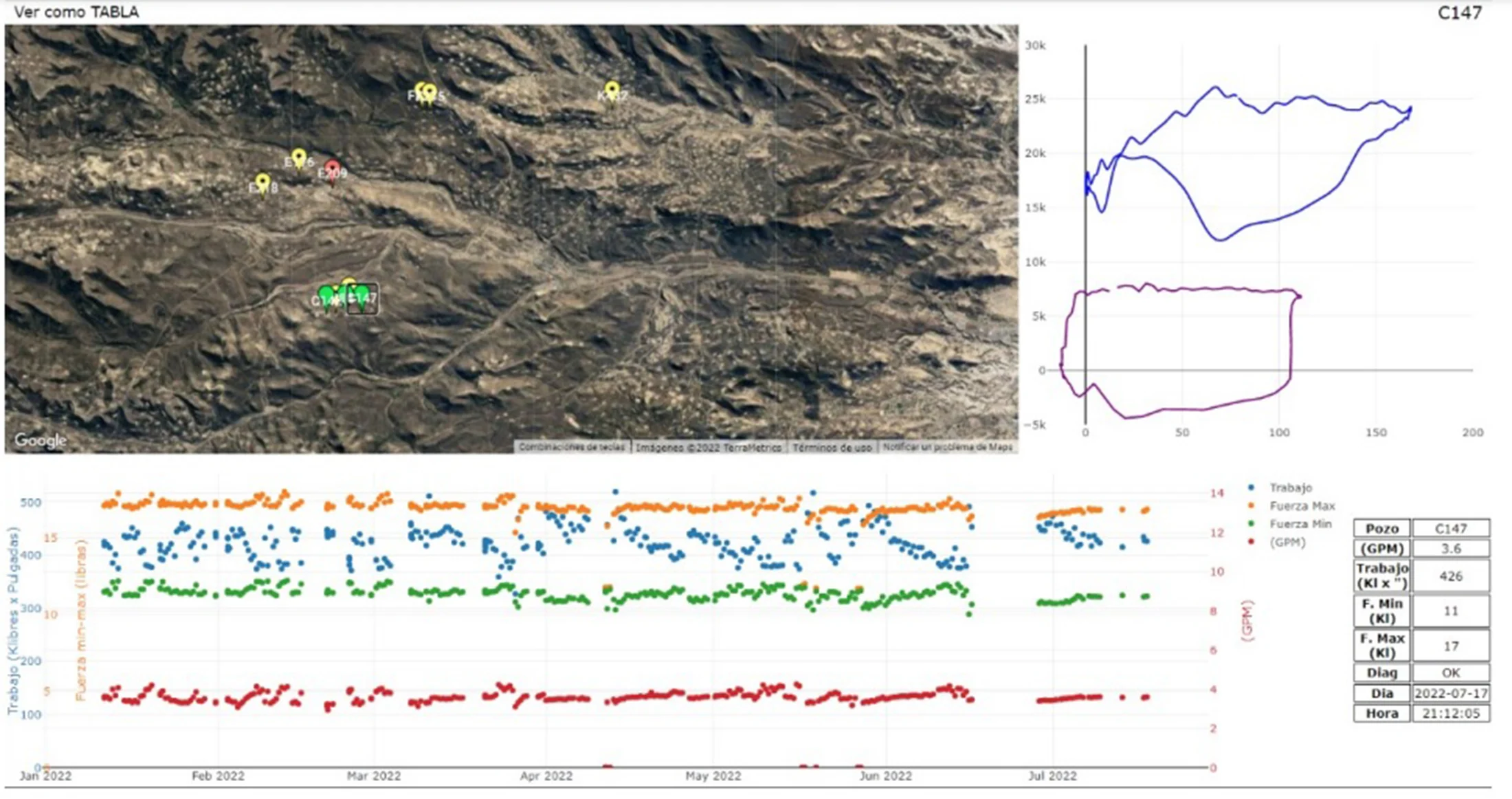

Monitoreo de las mediciones
Consultá desde la aplicación las cartas dinamométricas y el estado de los pozos.
Qué se ve en pantalla
Cartas dinamométricas online de superficie y de fondo, ubicación en tiempo real de los pozos con su estado, informe histórico y gráfica de trabajo, golpes por minuto (GPM) y fuerza mínima y máxima (Fmin y Fmax). Para cada pozo se verifican carga máxima, carga mínima, rango de carga y tiempo de marcha desde el último arranque. Las cartas se relevan de manera automática y a distancia, con frecuencia configurable, y se pueden comparar entre sí para estudios de análisis.
Qué diagnostica la forma de la carta
Llenado incompleto o golpe de fluido (el yacimiento no repone) · entrada de gas en la cámara (compresión en vez de bombeo) · fuga en válvula fija o móvil · tubería sin anclar · pozo sin fluido.
| Característica | Detalle |
|---|---|
| Medición | Fuerza y posición, con sensores integrados en la celda |
| Montaje | Tipo herradura con seguro sobre barra pulida, sin detener la producción |
| Comunicación | Inalámbrica: WiFi, LoRa o GPRS de la celda al panel de base, según la cobertura del lugar |
| Integración | Modbus, cualquier SCADA abierto |
| Alimentación de la celda | Batería de larga vida útil |
| Panel de base | Alimentación 12-24 Vdc (opcional 110, 220 o 380 VCA); entradas y salidas digitales y analógicas configurables; relés para accionamiento del motor y del sistema de transferencia de control |
| Mantenimiento | Sin mantenimiento programado |
| Cartas | Superficie y fondo, relevamiento automático y remoto, frecuencia configurable |
| Variables | GPM, Fmin, Fmax, rango de carga, tiempo de marcha |
| Modalidad | Venta y Alquiler |
Lo que sigue a esta medición
La dinamometría dice qué está pasando. Si además querés que el pozo reaccione solo, eso lo hace nuestro Control Pump-Off.Ver automatización de pozos →
Catálogo de dinamometría
Consultá el catálogo en español del equipo de dinamometría.
Abrir catálogo PDF¿Tenés un pozo para medir así?
Decinos la profundidad, la producción y la carrera de tu pozo y te recomendamos la configuración.
